一、針織大圓機特點
1、產量高:目前大圓機的轉速均可達20轉/分鐘以上,3-4路/英寸,以34英寸筒徑為例。每分鐘可編織2040-2720橫列,是機織的10倍以上。
2、品種多:產品適用于衣著、窗簾、床品等家紡類和工業用布類,花色品種繁多。
3、噪音?。捍髨A機運轉時比較平穩與機織織機相比噪音小。
4、工序短:一般紡紗廠或化纖廠提供的紗筒均可直接上機編織,免除了機織的整經、漿紗、穿扣等工序,變換品種快。
5、操作簡單:操作技術易學,對操作者的身體條件要求不高。
二、大圓機名詞術語
1、機號:單個針床上規定長度內所具有的針數。用E/英寸表示,E=織針的根數。如24E代表每英寸內有24根針。機號愈大,使用的紗線愈細。
2、筒徑:大圓機針筒直徑,以英寸或毫米為單位。
3、路數:成圈系統數。表示符號為f,如單面108f,機器轉一周編織108橫列。轉速相同時路數愈多,產量越高。
4、轉速:機器每分鐘內轉過的圈數。用符號rpm表示。 .
三、大圓機基本編織要素

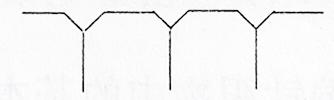

1、成圈:表示見下圖

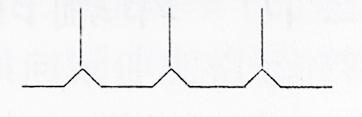

上針盤
下針筒

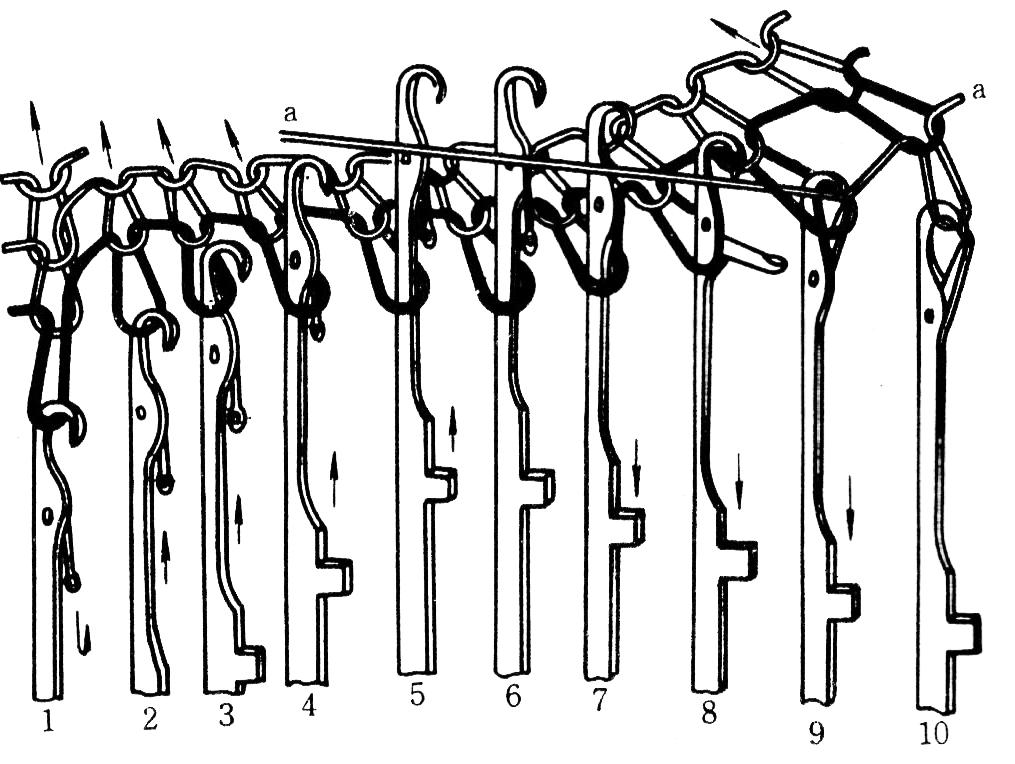

成圈過程:退圈—墊紗—閉口—套圈—彎紗—脫圈—成圈—牽拉(見圖示)
退圈:織針上升,針鉤內舊線圈相應下移使針舌下翻打開針口,舊線圈移到針桿(圖中4-5位置)。
墊紗:紗線墊在針鉤內(圖中6-7位置)。
閉口:織針下降,針舌在舊線圈的作用下上翻關閉針口(圖中8-9位置)。
套圈:織針下降,舊線圈套在針頭上(圖中9位置)。
彎紗:織針下降,新墊紗彎曲。
脫圈:織針下降,舊線圈從針頭脫下,套在彎紗的新線圈上(圖中10位置)。
成圈:織針下降到最低點形成線圈(圖中1位置)。
牽拉:將舊線圈和新線圈推到針背處。
2、集圈:織針沒有升到最高點,只升高到中間位置,舊線圈沒有退出針鉤就有新紗線墊在針鉤內,使針鉤中有兩根紗線或兩根以上紗線,一直到正常退圈時一起退下。表示見下圖

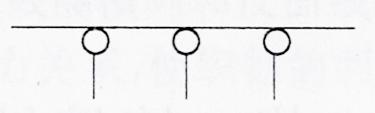

上針盤

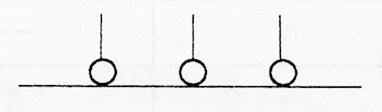

下針筒

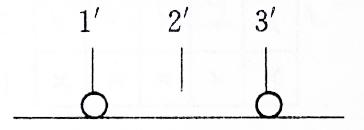

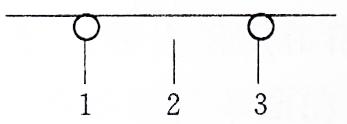

3、浮線:舊線圈在針鉤內,織針不做上下運動,只是橫移,紗線在針背處,形成浮線(下圖中1、1′、3、3′編織,2、2′不編織)
上針盤
下針筒
4、抽針:針槽中不放織針,使該縱行一直是浮線狀態(如破幅線)下圖中間代表抽針
四、大圓機種類
大圓機
|
單面
|
普通單面大圓機
|
單面毛圈機
|
三線襯緯機
|
單面提花機
|
小型提花機
|
大型提花機
|
雙面
|
普通雙面大圓機
|
羅紋機
|
雙面提花機
|
小型提花機
|
大型提花機
|
五、針織大圓機的結構
針織大圓機主要由機架、供紗機構、編織機構、傳動機構、潤滑除塵(凊潔)機構、電氣控制機構、牽拉卷取機構構成。
1、機架部分:針織大圓機的機架式由三只腳和一個臺面而組成,三只下腳的間隙中安裝有安全門當門打開時,機臺會自動停止運轉。
2、供紗機構:包括紗架、儲紗器、喂紗嘴、輸線盤、紗圈托架等部件?! ?br />
1)紗架:用于放置紗線用,有傘式(也稱頂式)紗架和落地式紗架兩種。傘式紗架占地小但不能接備用紗線。落地式紗架占地大可放備用紗。目前常用大圓機多采用落地式紗架。
2)儲紗器:普通儲紗器、彈力儲紗器(氨綸裸絲和其他纖維紗線交織時候使用的)、電子間歇時儲紗器(提花大圓機使用)三種形式。針織大圓機送紗方式一般有積極式送紗(紗線在儲紗器上纏繞20圈左右)、半消極式送紗和消極式送紗三種。儲紗器裝有電子感應器,編織的紗線斷裂后或張力過大時會自動停機。目前常用大圓機多采用積極式送紗?! ?br />
3)喂紗嘴:鋼梭子或者導紗器。用于將紗線喂入織針上,常用的有單孔喂紗嘴;兩孔喂紗嘴(可做覆蓋組織);兩孔一槽喂紗嘴(可做帶有氨綸彈力的覆蓋組織)等?! ?br />
4)輸線盤:用于控制針織大圓機編織生產中的喂紗量,以達到毛坯布克重及紗廠的工藝要求
5)紗線托架:安裝儲紗器的支架和大環。
3、編織機構:是大圓機的核心機構,主要由針筒、織針、沉降片、三角和三角座等部件。
1)針筒:安裝織針和沉降片的裝置。單面大圓機上用的針筒由下針筒和沉降片槽筒組成,雙面機上由上針盤和下針筒組合
2)三角:根據針織大圓機編織品種的不同需要,控制織針和沉降片在針筒槽內做往復運動。三角主要有:成圈三角(正常線圈)、集圈三角(集圈)平針三角(浮線)。
3)沉降片:沉降片又稱辛克片,用于在單面大圓機中配合織針正常生產。
4)織針:大圓機常用織針為舌針:由針桿、針頭、針鉤、針舌、針踵構成。同一型號的織針,針鍾高低有區分,不同針踵的織針與之相配的針道上運動,完成不同的線圈組織結構。
5)三角座:用于安放三角。
4、傳動機構:傳動機構是由變頻器控制無極變速電動機。電動機采用三角帶或者同步帶(齒形帶)帶動主動軸齒輪,,同時傳遞給大盤齒輪,從而帶動針筒載著織針運轉,進行編織。主動軸伸到大圓機上面,帶動輸線盤按量輸送紗線。要求傳動機構運轉平穩,無噪音。
5、潤滑除塵機構:針織大圓機是以一套高速度運轉、相互配合的精密體系,由于紗線在編織過程中會產生許多飛花、塵埃,使完成編織的中心部件容易因為飛花和塵埃以及油污造成不暢,嚴重時會損壞大圓機,所以運轉部件的潤滑、除塵(清潔)工作相當重要。
1)專用的油箱,配有氣壓表和油壓表,為編織部件表面提供良好的潤滑,油面指示以及油耗可見。當噴油機油量不足時,大圓機會自動停止運轉,并在操作面板上發出警示。
2)自動加油機,設有連續、秒間歇、圈間歇三種加油方式可選擇,目前生產常用連續加油方式。
3)雷達式風扇除塵面廣,可以清除紗架、儲紗器到編織部件大范圍內的飛花等雜質,避免因為飛花等雜質纏結造成供紗不暢。
6、電氣控制系統:電氣控制系統用于完成操作參數的設定、簡捷的按鈕操作、故障自停指示。
1)控制面板由微型計算機以及高度集成的控制電路組成,參數設定方便,按鈕操作可靠,信息顯示直觀。
2)變頻器是電動機(馬達)交流控制系統重要的部件,可以通過調節輸出頻率達到改變電動機轉速的目的。轉速可以調節范圍廣,啟動、停止、慢行性能由參數設定,可以做到迅速、平穩,避免沖擊。
3)電氣控制箱內線路清晰有序,整個箱體在下腳內部,能有效的通風、防止塵埃。電氣布線在隱蔽處,兼顧了美觀和安全。
7、牽拉卷取機構:把大圓機所編織下來的針織物從編織區域牽引出來,有卷繞、折疊兩種卷裝形式(氨綸汗布常用折疊式)。牽拉卷取機構包括擴布架(撐布架)、傳動(墻板)、卷布棍、羅拉輥、調節齒輪箱等機件。它的特點如下:
1)在大盤底下具有感應開關,當裝有圓柱釘?shù)膫鲃颖弁ㄟ^時,會發出信號,用于測定卷布數據以及大圓機的轉數,從而確保下布(落布)匹重的均勻性。
2)組合羅拉輥按設定的速度牽拉坯布,牽拉張力均勻不打滑。
3)卷布速度有齒輪箱控制,設有大小兩個檔位,可以在大范圍準確地適應各類花色品種卷布張力的需求。
4)在操作面板上,可以設定每匹布匹重所需要的轉數,在大圓機轉數達到設定值時,會自動停機,從而控制針織坯布每匹布重量偏差在0.3公斤以內。
六、常規針織產品紗支與機號的關系
機號
|
紗支范圍
|
14E
|
8S-16S
|
16E
|
12S-20S
|
18E
|
16S-24S
|
20E
|
18S-26S
|
22E
|
20S-32S
|
24E
|
24S-40S
|
28E
|
32S-50S
|
32E
|
40S-60S
|
