針織物的前處理

針織物具有柔軟的手感，良好的透氣性，宮有伸縮性，穿著舒適。常用來制成汗衫、棉毛衫、運(yùn)動(dòng)衫、手套和襪子等。針織物都是由線圈組成的，因此結(jié)構(gòu)疏松，外力作用下容易變形，不能經(jīng)受較大的張力，故加工時(shí)必須使織物保持松弛狀態(tài)，并采用低張力加工設(shè)備，同時(shí)應(yīng)盡量縮短加工過程。

棉針織物的前處理

棉針織物的主要產(chǎn)品有汗布、棉毛布等。針織用紗在織造前不上漿，故織物上不含漿料。在前處理過程中，一般不進(jìn)行燒毛，也不需要退漿，通常只進(jìn)行煮練、漂白和柔軟處理。有的品種（如汗布）還需要進(jìn)行堿縮，以增加織物的密度和彈性，棉針織物前處理工藝流程主要有以下幾種形式。

漂白汗布工藝流程：坯布→堿縮→煮練→次氯酸鈉漂白→雙氧水漂白→增白→柔軟處理→脫水→烘干

染色汗布工藝流程：坯布→堿縮→煮練→次氯酸鈉漂白→染色（印花）→整理

染色棉毛布工藝流程：坯布→煮練→次氯酸鈉漂白→染色（印花）→整理

堿縮



堿縮是棉針織物在松弛狀態(tài)下，用濃堿溶液處理的工藝。

①堿縮的目的和步驟堿縮的目的主要是為了增加織物的密度和彈性，并能提科織物的強(qiáng)度及改善光澤，降低織物的縮水率。完成堿縮過程要經(jīng)過浸軋堿液、堆置收縮和洗滌去堿三個(gè)步驟。

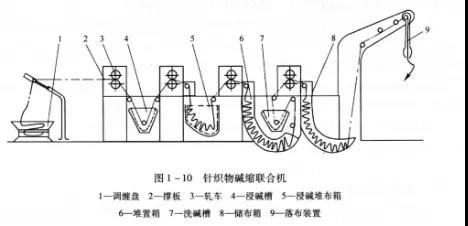

②針織物堿縮的設(shè)備圓筒針織物堿縮機(jī)是由進(jìn)布板及浸堿槽、軋車、洗堿槽、儲(chǔ)布箱、落布裝置等組成的聯(lián)合機(jī)，如圖I-10所示。

③堿縮的工藝堿縮的工藝條件：燒堿140-200g/L，常溫，時(shí)間10-20min。堿縮的工藝流程：縫頭→擴(kuò)幅→浸軋濃堿液→堆置（或在濃堿液中浸漬〉→去堿→熱水洗→冷水洗針織汗布的堿縮有干布?jí)A縮（干縮）和濕布?jí)A縮（濕縮）兩種方法。干縮是針織坯布先堿縮后煮練，濕縮是針織坯布先煮練后堿縮。前者工藝簡單，但織物吸堿不均勻；后者吸堿均勻，彈性及光澤較好，但工藝流程較長，實(shí)際生產(chǎn)中多采用干布?jí)A縮。

煮練

煮練



①煮練的目的針織物煮練的目的是去除坯布上的棉籽殼、維纖素共生物和織造時(shí)沾上的油污雜質(zhì)。針織物煮練可采用煮布鍋煮練和繩狀汽蒸煮練等方法。無論采用哪種方法，均應(yīng)比一般棉布煮練的條件緩和些，目的是使布上保衍較多的焙狀物質(zhì)，以免影響織物手感和造成縫紉破洞。

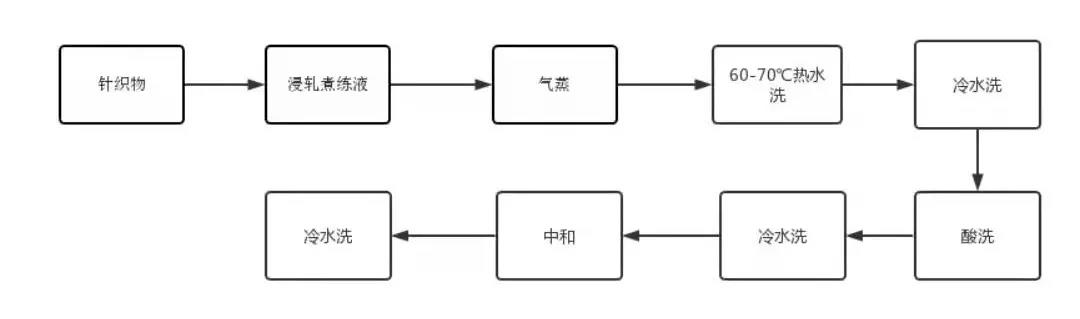

②煮練的工藝針織物連續(xù)汽蒸煮練的工藝流程如下：經(jīng)堿縮后的針織物→浸軋煮練液→汽蒸→60-70℃熱水洗→冷水洗→酸洗→冷水洗→中和→冷水洗

漂白



針織物漂白可采用次氯酸鈉、雙氧水和亞氯酸鈉作漂白劑。

①次氯酸鈉漂白效果一般，且易損傷纖維，對(duì)環(huán)境有較大的影響，但其成本低，設(shè)備簡單，因此，仍被廣泛應(yīng)用在棉針織物漂白上，目前已逐漸被雙氧水所代替。

②雙氧水漂白效果好，對(duì)纖維損傷小，具有一定去雜能力，它不僅適用于棉，而且也能使其他纖維獲得良好的漂白效果，因此特別適用于棉和合纖混紡織物的漂白。

③亞氯酸鈉不僅漂白效果好，而且對(duì)纖維損傷小，去雜能力強(qiáng)．對(duì)纖維適應(yīng)性廣，是一種理想的漂白劑。但其成本高，對(duì)設(shè)備腐蝕性強(qiáng)，漂白時(shí)放出有毒氣體，對(duì)環(huán)境有較大影響，因此使用上受到很大限制。針織物漂白的工藝流程和條件與一般棉布相似。對(duì)白度要求高的產(chǎn)品，還需要進(jìn)行復(fù)漂及熒光增白處理。

柔軟處理



為了使針織物在成衣時(shí)不致產(chǎn)生縫紉破洞，除在煮練時(shí)采取適當(dāng)?shù)拇胧┩猓€需進(jìn)行柔軟處理。針織物常使用的柔軟劑多為自制的石蠟乳液，故柔軟處理又稱上蠟。為了使用方便，有時(shí)也采用柔軟劑。

滌綸針織物的前處理

滌綸針織物前處理的目的是去除紡絲時(shí)施加在纖維上的油劑、抗靜電劑及織造時(shí)沾上的油污。凡是在染色前定形的織物，都要進(jìn)行前處理，以免熱定形時(shí)因油污雜質(zhì)固者在纖維上而造成疵病。

滌綸針織物的前處理，可使用0.5%~1%(對(duì)織物重)的肥皂或合成洗滌劑溶液加入少量純堿，于80~90℃處理30min左右，然后進(jìn)行熱水洗、冷水洗即可。

純滌綸針織物不需要漂白，因滌綸本身已很潔白，即使是特白品種，也只要進(jìn)行熒光增白即可達(dá)到白度要求。

中長化纖織物的前處理

中長化纖織物以滌黏浪紡織物為主，尚有滌腈混紡中長纖維織物及滌腈黏混紡中長纖維織。物中長化纖織物都屬仿毛織物，厚織物要求手感豐滿、蓬松、彈性好，有厚實(shí)的毛型風(fēng)格。這些風(fēng)格的優(yōu)劣取決于染整加工的質(zhì)量。

中長化纖織物不含天然雜質(zhì)，練漂工藝較簡單，只需燒毛、退漿及熱定形即可。中長化纖織物前處理必須采取松式加工工藝，才能提高仿毛效果。

燒毛



采用少火口、強(qiáng)火焰、快車速的燒毛工藝。燒毛工序的安排順序可以根據(jù)工廠條件及品種要求而定，對(duì)于高溫高壓染色的品種，毛燒宜在染色后進(jìn)行，以免影響染色的均勻度。

退漿



退漿是在松式、濕熱加工中進(jìn)行，使織物可以在退漿的同時(shí)充分收縮，從而獲得蓬松豐滿的仿毛風(fēng)格。中長化纖織物上漿料PVA為主要漿料，可以采用堿退漿或氧化劑退漿。堿退漿后織物手感稍粗硬，在同樣熱熔條件下染色得色稍深。也可以用洗滌劑退漿，退漿后的織物手感柔軟，彈性較好，拉幅容易。退漿水洗后在松式水洗機(jī)上再水洗，然后在松式烘干機(jī)上烘干。

熱定型



定型溫度以190℃為宜。染前定形可以保證在染色過程中的尺寸穩(wěn)定性，減少折皺，提高染色質(zhì)量。
